I-PEX 81424-100B-02-D CABLINE®-CA 系列40AWG极细同轴线束替代方案

一、面向高速应用的极细同轴线束解决方案，满足高密度连接需求

随着笔记本电脑、AI设备、工业视觉、智能机器人、高分辨率显示设备以及高速计算系统的发展，电子设备内部空间不断缩小，同时对高速信号传输、信号完整性以及连接可靠性的要求持续提升。传统连接方案在高速传输场景下容易受到空间、损耗、EMI干扰等因素限制，而极细同轴线束（Micro Coaxial Cable Harness）凭借小尺寸、高带宽、低损耗以及优异的屏蔽性能，成为高端电子设备内部高速连接的重要解决方案。

本公司专注于极细同轴线束产品的研发、生产与制造，可根据客户应用需求提供高可靠性的Micro-Coaxial线束替代方案。本次推荐产品方案对应 I-PEX CABLINE-CA 系列极细同轴线束兼容型号：I-PEX 81424-100B-02-D，采用 40AWG极细同轴线材，线材端连接器采用 20634-140T-02，能够满足高速信号传输设备对于小型化、高密度及稳定连接的设计需求。

二、I-PEX 81424-100B-02-D兼容替代线束方案，满足工程设计与采购需求

针对工程师在产品设计阶段对于连接器匹配、线束性能以及供应链稳定性的关注，本公司可提供：I-PEX 81424-100B-02-D兼容替代线束方案。该方案围绕原产品结构特点进行设计开发，可实现与对应CABLINE-CA系列连接方案的兼容应用，帮助客户降低供应风险，并提供更加灵活的生产制造选择。

该极细同轴线束方案采用40AWG Micro-Coaxial Cable（极细同轴线），具备优良的阻抗控制能力和高速信号传输性能，适用于USB、DisplayPort、eDP、MIPI、高速摄像模组以及工业视觉设备等应用场景。同时，线束端采用 20634-140T-02连接器组件，结合0.4mm Pitch高密度连接设计，可有效节省设备内部空间，提高整体结构集成度。

从采购角度来看，本公司具备极细同轴线束自主制造能力，可根据客户项目需求提供长度定制、线序定义、连接器匹配、批量生产以及品质管控服务，为客户提供稳定可靠的国产化替代选择。

三、极细同轴线束耐高温标准解析，保障复杂环境下长期稳定运行

在电子设备长期运行过程中，温度环境是影响极细同轴线束可靠性的关键因素之一。极细同轴线束的耐高温能力主要取决于导体材料、绝缘材料、屏蔽结构、外被材料以及连接器端子的耐温等级。

通常情况下，高品质极细同轴线束产品的工作温度范围可达到 -40℃～+85℃，部分采用特殊耐高温绝缘材料和护套材料设计的产品，可进一步满足更高温度环境需求。例如应用于工业设备、汽车电子、高性能计算设备等领域时，需要根据设备内部实际温升情况选择对应耐温等级的线材结构。

本公司生产的极细同轴线束产品，在材料选择、加工工艺以及可靠性测试方面充分考虑高温环境应用需求，可根据客户要求提供符合项目温度等级要求的线束产品。同时，对于采用 40AWG极细同轴线材的高速连接方案，我们会重点关注导体耐热性、绝缘层稳定性、弯折寿命以及连接区域可靠性，确保产品在长期工作环境下保持稳定的电气性能。

四、选型和兼容与替代方案参考及建议

对于需要替代 I-PEX CABLINE-CA系列极细同轴线束的客户，建议工程团队重点确认以下关键参数：连接器系列及Pin数、线材规格（AWG）、线束长度、端部连接方式、信号定义、阻抗要求以及设备安装空间。

本方案对应型号：

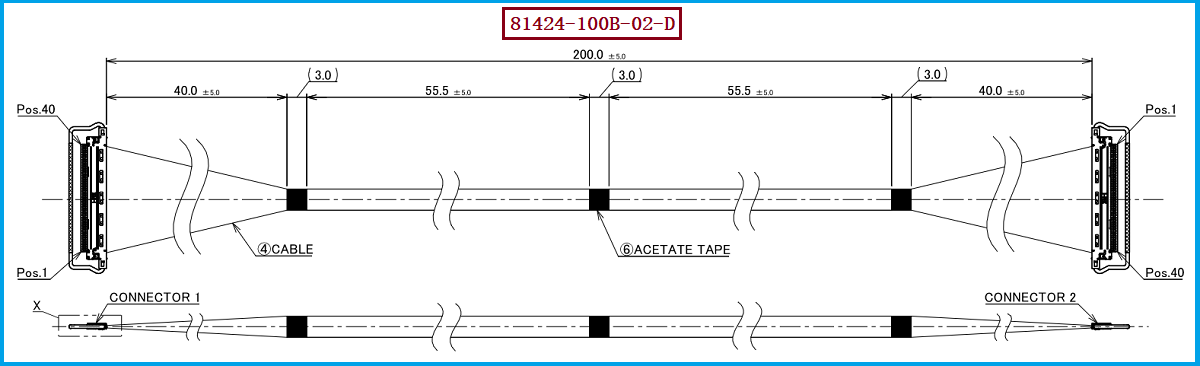

  •  原参考型号：I-PEX 81424-100B-02-D

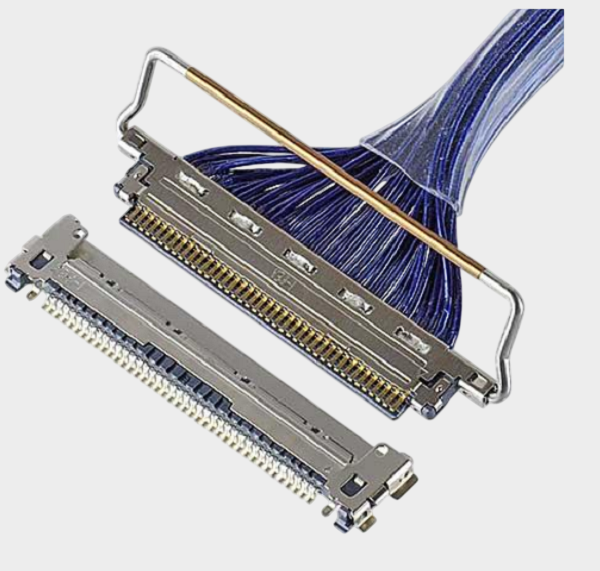

  •  兼容连接器型号：20634-140T-02

  •  线材规格：40AWG Micro-Coaxial Cable

适用于需要40Pin高速连接、超薄空间布局以及高可靠信号传输的应用场景。

在进行替代选型时，建议工程师提供原线束样品、连接器型号、图纸资料或应用需求，本公司可依据客户实际需求进行结构匹配、电气性能验证及样品开发。同时，我们公司可提供：I-PEX 81424-100B-02-D兼容替代线束方案，帮助客户实现稳定供应、高效导入以及产品成本优化。

五，总结

极细同轴线束已经成为高速电子设备内部连接的重要组成部分，其小型化、高速传输能力以及优异的抗干扰性能，使其广泛应用于显示设备、AI终端、工业视觉、机器人及高性能计算领域。本公司依托专业的极细同轴线束生产制造能力，可提供基于 I-PEX 81424-100B-02-D的兼容替代方案，采用 40AWG极细同轴线材及 20634-140T-02连接器，满足工程设计、采购替代以及批量生产需求，为客户提供高可靠、高性能、可持续供应的高速线束解决方案。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
