Advantech 嵌入式工业线缆国产替代与布线设计指南

在工业自动化、智能制造、边缘计算等应用场景中，嵌入式系统是核心硬件平台。它们不仅需要处理高速数据、控制 I/O 外设，还要在严苛环境下保持稳定运行。而实现这些能力的重要基础，正是系统内部的 接口布局与线缆布线设计。一套合理、可靠的接口设计方案，能直接提升系统的通讯性能、扩展性和稳定性，同时优化系统的维护效率。

一、Advantech Corporation（研华科技） 是全球领先的工业嵌入式平台与自动化解决方案供应商之一，其嵌入式板卡、接口模块及外围线缆配套方案被广泛应用于工业控制、数据采集、车辆设备及物联网等领域。研华的嵌入式系统架构不仅支持丰富的工业 I/O 标准，还提供灵活的扩展接口和稳健的通信链路设计方案，为多种复杂应用提供了坚实基础。

-------------------------------------------------------------------------------------------------

二、研华嵌入式系统的接口与线缆设计实践

工业嵌入式系统常见的物理通信与连接接口包括：

●Ethernet（工业以太网）：用于局域网数据传输及与服务器/上位机通信，线缆通常采用工业级屏蔽 CAT5e/ CAT6 以确保抗干扰与高可靠性。

●USB 接口：便于连接采集设备、存储设备、摄像头等外设，同时支持快速数据传输。

●串口（RS-232/422/485）：作为传统工业现场设备通信接口仍被大量使用，其布线需注意差分信号抗干扰设计。

●PCIe/扩展总线及定制接口（如 MIOe）：支持高速数据扩展模块，为嵌入式系统提供灵活的功能扩展能力。

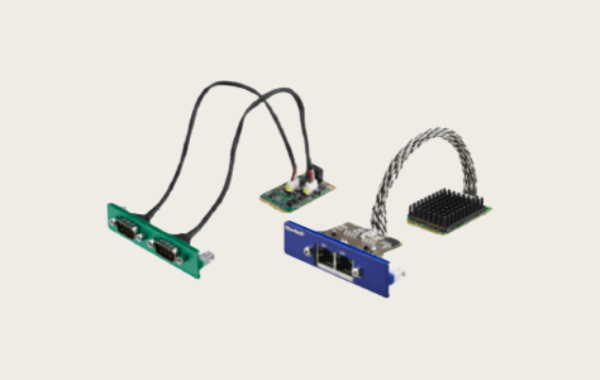

以研华的 MI/O Extension 系列为例，其基于统一的 MIOe 扩展规范，可弹性扩展 I/O 功能模块，例如将基本信号接口转化为 USB、以太网、GPIO、显示接口等，同时在设计中遵循标准化线缆连接和模块化布线方式，有助于加快开发速度并减少工程调试成本。

在实际布线过程中，设计原则通常如下：

●清晰的接口规划：确保高速与低速接口分区布线，减少干扰。

●屏蔽与接地设计一致性：高 EMI 环境下工业以太网及 USB 线缆应采用屏蔽型结构，并确保屏蔽层与设备机壳/接地系统统一区域接地。

●标准化连接器与线缆：采用工业标准接口（如 RJ45、USB、DB9/DB15 等），便于现场维护和模块替换。

-------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

在选型与设计嵌入式接口线缆系统时，需要综合考虑应用场景需求、系统性能指标以及与现有设备兼容性：

1. 功能匹配优先

确保所选线缆及连接器支持目标接口的通信速率和信号类型。例如，在需要工业以太网通信的应用中，应优先选用支持屏蔽以太网线缆，并结合工业级连接器，以应对电磁干扰与现场环境振动。

2. 工业级与环境适应性

在严苛工控现场，线缆与连接器需要具备防水、防振和耐高温等特性。对于移动设备或户外设备，可以选用IP等级更高的连接线方案与夹具。

3. 替代方案兼容性评估

当原设计的研华整套线缆解决方案在供货周期或成本上受到限制时，可考虑功能兼容的国产替代线缆与工业连接件。但在替代前务必验证以下指标：

●电气性能一致：确保替代线缆在传输速率、电阻、阻抗和差分对匹配等参数上满足原设计需求；

●结构与尺寸兼容：替代部件必须能物理适配设备布局；

●产业级可靠性：在长期运行下表现出与原方案等同或更高的稳定性。

在替代评估过程中，建议先行在实验环境下进行通信可靠性和干扰抗性测试，然后再在目标应用中部署，从而降低后期维护风险。

-------------------------------------------------------------------------------------------------

嵌入式系统的接口布局和可靠线缆布线设计，是提升工业设备性能和稳定性的重要因素。研华（Advantech）通过其模块化的 MI/O 扩展架构和工业级 I/O 系统，为嵌入式设计提供了灵活可扩展、高稳定性和兼容性强的方案。结合标准化的工业线缆和接口设计，不仅可以提升系统整体抗干扰能力，还能简化工程实施与维护流程。本文从功能匹配、环境适应性与兼容替代等角度，为设计与选型提供了参考思路。
