JST 连接器国产替代研究与嵌入式可靠性实践

在嵌入式设备（如物联网终端、工业控制器、智能家居终端、可穿戴设备等）设计中，线束／连接器的可靠性至关重要。JST Sales America Inc.（简称 JST）作为连线/连接器领域的全球领先厂商，其产品在小型化、高密度布线和模块化设计方面具有显著优势。本文将深度解析 JST 连接线在嵌入式设备中的可靠性设计要点，并给出选型、兼容与国产替代方案参考建议。

-------------------------------------------------------------------------------------------------

结构与可靠性优势

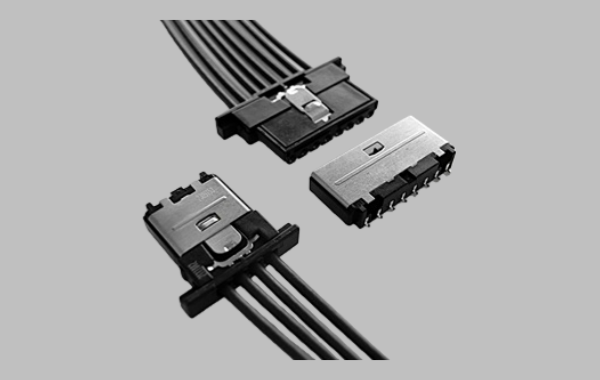

JST 提供丰富的连接器与线束系列，覆盖从超细间距到大电流承载、从 IDC／压接线束到板对板、线对板、线对线等多种结构。

●紧凑间距，适合空间受限设备：例如带压接线束的小间距连接器，pitch 可低至 0.6 mm、0.8 mm、1.0 mm，也支持 1.5 mm 甚至更大间距，适合嵌入式主板、传感器模块、微型控制器板等高密度设计。

●支持自动压接与稳定制造：JST 的穿刺压接（IDC）或压接端子技术，即便使用极细导线（如 AWG #36）也能保证连接可靠，即使在大批量生产中也能保持一致的质量。

●多种系列以满足不同电气／机械需求：从低电流信号连接（如用于传感器、数据线、FPC／PCB 连接）到需要大电流或电源供应的场合，都可选用不同系列（线对板、板对板、线对线等）以匹配设计需求。

●标准化、模块化与易于维护／升级：与直接焊接相比，JST 连接线可实现模块化、可拆卸，便于后期维修、更换或升级，非常适合生命周期长、需要灵活维护的嵌入式产品设计。

因此，在嵌入式设备中使用 JST 连接线，有助于提高设备整体可靠性、简化装配与维护，同时兼顾空间利用和电气性能。

-------------------------------------------------------------------------------------------------

嵌入式设备设计中的关键注意事项

在实际嵌入式设备开发中，若要发挥 JST 连接器的优势，需要在设计阶段重点关注以下几个方面：

1.依据实际功能区分连接类别：区分信号线、低功率数据线、高电流电源线等用途。对于信号线，可选用紧凑间距、小电流承载的系列；对于电源或驱动模块，则应选择额定电流/电压更高、机械结构更坚固的系列。

2.注意插拔次数与连接寿命：虽然很多 JST 连接器支持插拔，但其端子弹簧与卡扣设计决定了插拔寿命有限。如果设备需要反复拆装、模块热插拔，应考虑寿命更高、锁扣更牢固的版本。

3.考虑振动、温度、机械应力因素：嵌入式设备若用于便携设备、移动设备、工业设备等环境，可能遭受振动、热循环、挤压等，应选择具备锁扣机制、防震结构或者具备适当外壳支撑的连接器，避免接触不良。

4.保证制造一致性与焊接／压接质量：使用正确的压接工具进行端子压接，确保接触压力与绝缘夹持一致，是获得长期可靠连接的基础。不当压接可能导致接触不良、氧化、温升甚至失效。

通过在设计与生产流程中严格控制这些关键环节，可以最大化发挥 JST 连接线在嵌入式设备中的可靠性优势。

-------------------------------------------------------------------------------------------------

选型与兼容、国产替代方案参考与建议

在选择连接器时，应按照设备需求同时考虑机械、 电气和工艺参数：

选型建议：首先根据用途区分（信号／数据／供电），然后依据实际要求确定间距（pitch）、触点数、额定电流／电压、线径、端子镀层与材料、插拔寿命、锁扣机制等参数。

兼容性与替代注意：即便是看似“相同间距／引脚数”的连接器，不同厂家或不同系列在外形卡位、插拔力、壳体形状、端子尺寸等方面可能存在差异 — 在实际替换前必须进行物理兼容性验证（包括 3D 模型匹配、实物插拔测试、焊盘匹配与机械强度测试）。

国产替代方案建议：目前国内有多家连接器厂商或线束制造商，能够提供与 JST 功能类似的连接线／连接器。但“功能类似” ≠ “直接可替换”。建议对国产方案：

1.要求其提供与原设计等效的电气参数与机械结构（pitch、额定电流、电压、端子材料与镀层、锁扣机制等）；

2.索取 3D 模型与样品进行装配／焊接／插拔兼容性测试；

3.执行加速老化、插拔寿命、接触电阻变化、环境（温度、湿度、振动、电磁兼容 EMC）测试；

4.在量产前进行首件认可（FAI）与批量抽样检验，确保长期稳定性与兼容性。

只有在通过严格验证后，国产替代方案才适合用于嵌入式设备的可靠性设计，以兼顾本地化供应链和产品质量。

-------------------------------------------------------------------------------------------------

对于嵌入式设备设计而言，选择合适的连接器与线束是决定产品可靠性与可维护性的关键环节。JST 作为连接器领域的成熟品牌，其丰富系列、标准化设计、模块化结构和成熟的制造支持，为嵌入式设备的稳定运行与批量生产提供了良好基础。与此同时，如果考虑供应链成本、本地化支持与国产化发展，通过严格的兼容性与可靠性测试，采用国产替代连接器／线束，也可以在保障性能与可靠性的前提下，实现成本与供应链优化。
