I-PEX 82698-100B-01-D CABLINE®-VS II 系列40AWG极细同轴线束替代方案

一、40AWG超细线径与40Pin高密度结构，满足高速设备内部连接需求

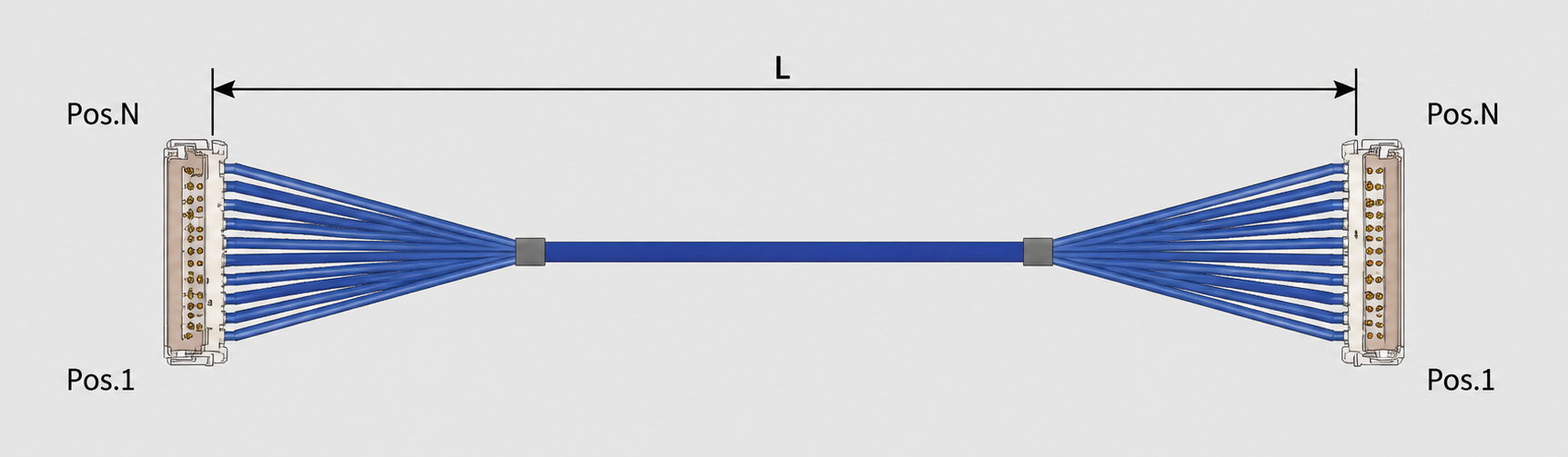

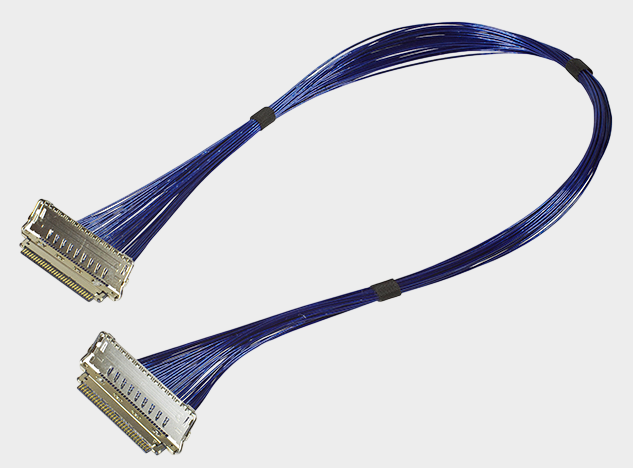

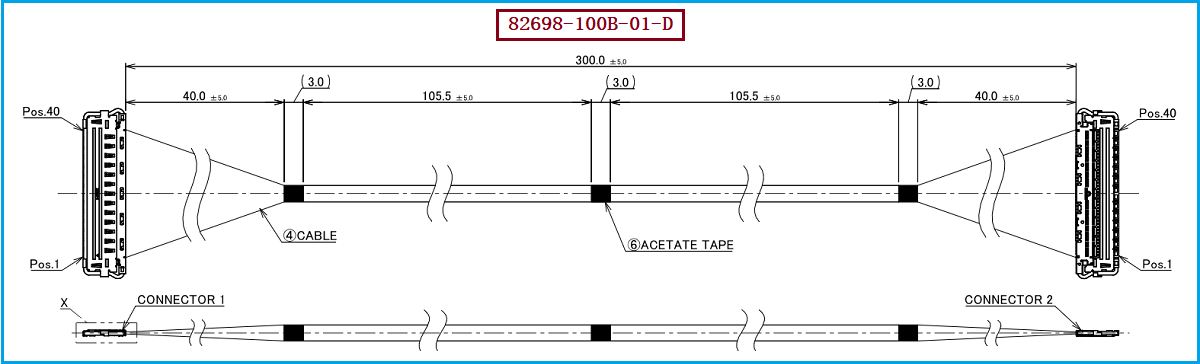

在笔记本电脑、高分辨率显示设备、工业电子及高密度高速设备内部，线束不仅需要具备较小的空间占用，还需要兼顾高速传输、阻抗控制、信号完整性及连接可靠性。I-PEX 82698-100B-01-D属于CABLINE-VS II 40Pin极细同轴线束方案，采用40AWG Micro-Coaxial Cable极细同轴线，为40芯、1-1端接结构，线束长度为300mm，并采用50Ω极细同轴线。与线材端配套的连接器型号为20847-040T-01，因此在进行兼容替代时，不能仅根据40Pin和线长进行判断，还需要同步确认连接器型号、线规、阻抗、Pin Assignment、端接方式及整体结构尺寸。我们公司可针对I-PEX 82698-100B-01-D提供兼容替代极细同轴线束，并可根据客户设备实际要求进行线长、端接及相关结构定制，为原型号替代和国产化采购提供可靠的线束解决方案。

二、40AWG极细同轴线束如何实现高速与低损耗传输

高速信号传输中的低损耗表现，并不是单纯依靠导体尺寸决定，而是与同轴结构、介质材料、屏蔽性能、阻抗连续性以及连接器端接工艺密切相关。40AWG极细同轴线通过中心导体、绝缘介质和屏蔽层形成相对稳定的信号传输环境，在满足超小线径要求的同时，可有效降低外部电磁干扰以及多通道之间的串扰风险。对于82698-100B-01-D这类40Pin高速线束，还需要重点控制线缆与连接器之间的阻抗连续性，如果连接器过渡、端接区域或PCB接口位置出现明显阻抗变化，就可能产生信号反射并影响高速传输质量。CABLINE-VS II采用0.5mm Pitch水平对插结构，并具有ZenShield®全屏蔽设计及机械锁扣结构，因此在高速应用中应从“线材阻抗、连接器匹配、端接一致性、屏蔽连续性以及线束长度”整体考虑，而不能仅评价单一线材参数。

三、82698-100B-01-D兼容替代选型，需要重点确认连接器与线材参数

对于需要寻找I-PEX 82698-100B-01-D替代方案的工程师和采购人员，首先应确认设备端是否采用CABLINE-VS II 40Pin连接体系，并重点核对与线束端相关的20847-040T-01连接器型号；其次需要确认40AWG极细同轴线、50Ω阻抗、40芯数量、300mm长度、1-1端接方式以及Pin Assignment等关键参数。在CABLINE-VS II 40Pin体系中，还涉及不同的配套连接器组件和料号，包括20846-040T-01、20847-040T-01、3427-0401、20848-040T-01以及20849-040E-01等，因此实际替代时必须根据设备端和线束端的具体连接结构进行匹配。对于采购人员而言，如果原厂型号存在交期较长、采购成本较高或供应稳定性不足等问题，可将82698-100B-01-D作为基准型号，通过样品打样、尺寸比对、电气测试、连接器匹配及整机验证逐步确认替代方案。我们公司可根据客户提供的原型号、连接器体系、线长及技术要求，提供相应的极细同轴线束兼容替代产品。

四、从线材到连接器，实现高速极细同轴线束整体兼容

极细同轴线束的国产替代并不是简单地将原有线材换成相同数量的40AWG线缆，而是需要同时保证机械结构、电气性能和连接可靠性。对于82698-100B-01-D，应重点验证40Pin排列、连接器装配尺寸、线束出线方向、线长公差、端接质量、阻抗一致性、屏蔽连续性以及插拔后的机械稳定性。在高速信号应用中，连接器与线缆之间的过渡区域尤其重要，只有保证线材、端接和连接器之间的协同匹配，才能降低阻抗突变和信号反射带来的影响。因此，针对I-PEX 82698-100B-01-D、20847-040T-01以及CABLINE-VS II 40Pin体系，替代方案应按照“原型号参数确认—连接器匹配—40AWG线材确认—样品制作—电气测试—整机验证”的流程进行。我们公司专注于极细同轴线束生产制造，可围绕客户实际产品结构提供定制化兼容替代服务。

五、总结：以82698-100B-01-D为基准实现40AWG极细同轴线束国产替代

综合来看，I-PEX 82698-100B-01-D的主要特点包括40Pin高密度结构、40AWG极细同轴线材、1-1端接方式、300mm线长以及面向高速信号应用的CABLINE-VS II连接器体系。其稳定的高速传输能力需要线材阻抗、屏蔽结构、连接器匹配、端接工艺及整体信号完整性共同保障。因此，对于希望实现国产替代的工程师和采购人员而言，更可靠的替代方案应做到型号对应、连接器匹配、40AWG线材适配、结构尺寸合理，并完成必要的电气及整机验证。我们公司可提供I-PEX 82698-100B-01-D兼容替代极细同轴线束，支持40AWG极细同轴线及CABLINE-VS II相关连接器体系的配套生产，并可依据客户实际需求进行定制，为笔记本电脑、显示设备、工业电子及其他高密度高速设备提供稳定的极细同轴线束国产替代方案。

我是【世贸电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
