I-PEX 82697-100B-01-D CABLINE®-VS II 系列40AWG极细同轴线束替代方案

一、I-PEX 82697-100B-01-D：40P、40AWG、200mm高密度极细同轴线束

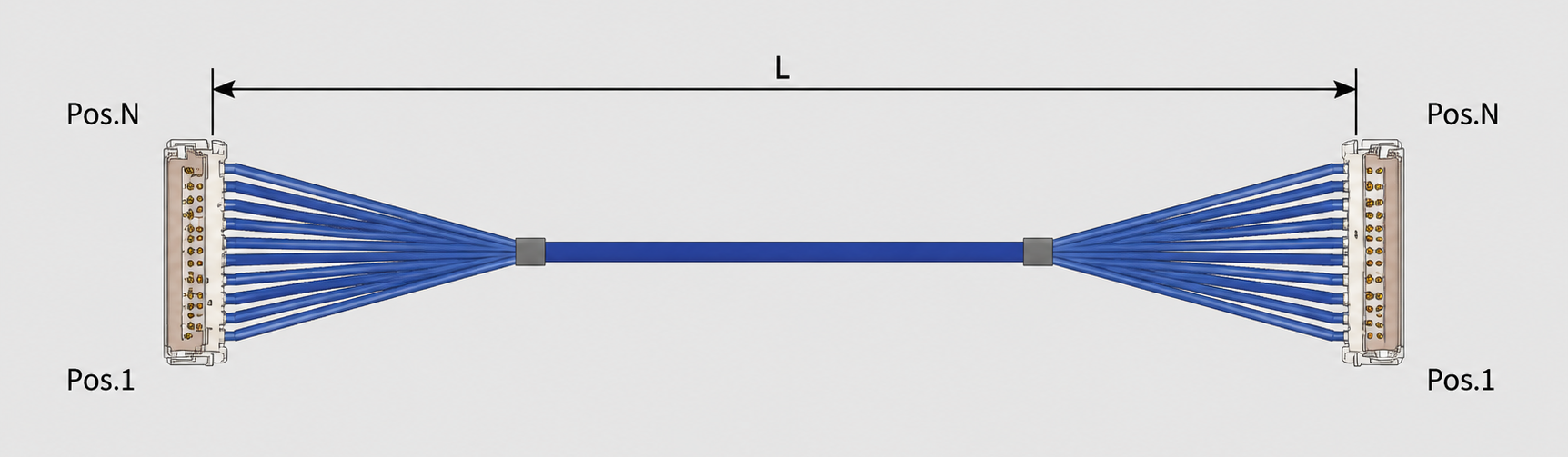

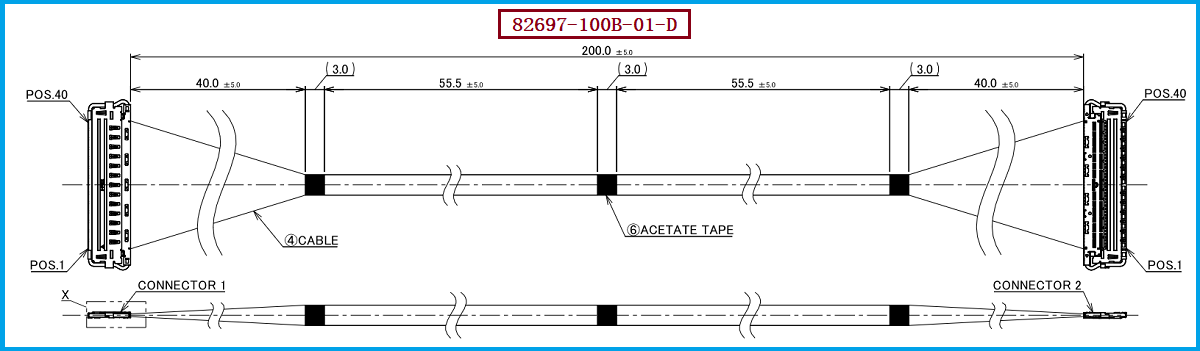

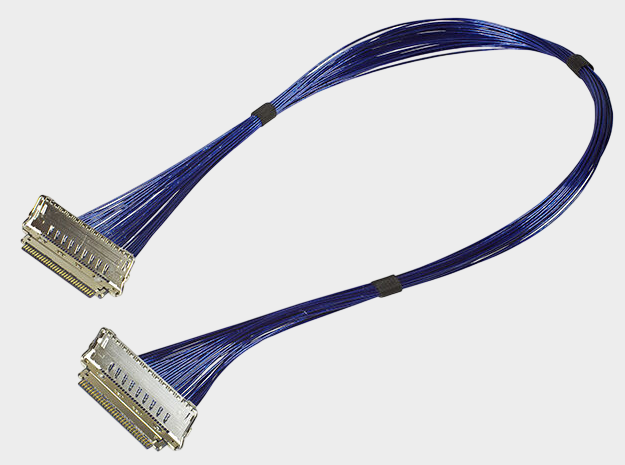

在笔记本电脑、平板电脑、显示模组、工业设备及其他内部空间受限的电子产品中，高速信号连接不仅需要满足高密度布线要求，还需要兼顾空间占用、信号完整性和长期可靠性。根据I-PEX官方资料，CABLINE-VS II系列采用0.5mm Contact Pitch、水平对插结构，并支持40Pin Micro-Coaxial Cable。82697-100B-01-D属于40Pin、40AWG、200mm、1-1线位定义的极细同轴线束，即两端对应线位按照1-1方式连接。I-PEX同系列资料中，82696对应100mm、82697对应200mm、82698对应300mm，三者均为40Pin、40AWG、1-1结构。对于工程师而言，40P高密度设计能够满足多通道高速信号连接需求，200mm长度则适合具有一定内部布线距离的设备；对于采购人员而言，选择兼容替代产品时不能只看40Pin，还需要同步确认40AWG、200mm长度、1-1线位定义以及连接器结构等关键参数。需要注意的是，本次产品对应的正确型号为82697-100B-01-D，而非82679-100B-01-D，本文按照你提供的I-PEX PDF文件及对应型号82697-100B-01-D进行介绍。

二、20847-040T-01连接器：40PIN、0.5MM间距与高速信号连接

82697-100B-01-D配套使用的连接器型号为20847-040T-01，属于I-PEX CABLINE-VS II系列40Pin Plug Housing。该系列采用0.5mm Contact Pitch、Horizontal水平对插结构，40Pin版本对应20847-040T-01，整个连接体系还包括20846系列Plug Cable Assembly、3427系列Plug Shell、20848系列Plug Lock Bar Assembly以及20849系列Receptacle。CABLINE-VS II采用ZenShield全屏蔽结构及多点接地设计，并配置机械式锁扣，有助于提高连接稳定性，降低连接器未完全嵌合或受到机械振动后发生松脱的风险。I-PEX官方高速性能参考测试采用40P连接器、AWG40 Micro-Coaxial Cable、45Ω、100mm以及GSSGSSG Pin Assignment条件，参考传输速率达到32 GT/s/lane NRZ，并列出的高速应用标准参考包括PCIe Gen5、USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、HDMI 2.1、USB 3.2 Gen2及eDP等。因此，在进行82697-100B-01-D兼容替代时，应重点确认40PIN、0.5MM Pitch、连接器外形、锁扣结构、线位定义、线缆阻抗以及端接工艺，确保替代线束能够与原PCB端连接器可靠匹配。

三、极细同轴线束的耐高温标准是多少：不能只看一个温度数字

“极细同轴线束的耐高温标准是多少”并不能简单用一个温度数字概括，因为实际耐温能力与线缆绝缘材料、同轴结构、连接器材料、端接工艺以及使用环境密切相关。针对82697-100B-01-D所采用的CABLINE-VS II连接体系，I-PEX官方给出的连接器工作温度范围为-40℃～+105℃，因此105℃可以作为该连接器体系工作温度范围的重要参考上限。但需要特别说明的是，连接器的工作温度范围并不等同于整条极细同轴线束在任何条件下均可以长期连续工作于105℃。实际进行高温应用设计时，还需要进一步确认线材本体绝缘材料、护套材料、屏蔽层、胶材以及连接器端接区域的温升情况，并通过高温工作、温度循环等可靠性测试进行验证。对于国产替代或第二供应商开发，我们公司可提供：82697-100B-01-D兼容替代线束方案，可按照原产品40P、40AWG、200mm、1-1线位定义以及20847-040T-01、40PIN、0.5MM间距等关键参数进行针对性开发，并结合客户实际工作温度和高速信号传输要求进行样品验证。

四、选型和兼容与替代方案参考及建议：从规格匹配走向整套性能验证

对于需要替代I-PEX 82697-100B-01-D的工程项目，建议按照“连接器兼容、线缆规格一致、长度一致、线位定义一致、机械尺寸匹配、高速性能验证、可靠性验证”的思路进行选型。82697-100B-01-D的核心识别组合为40P＋40AWG＋200mm＋1-1＋CABLINE-VS II，配套线材端连接器为20847-040T-01，规格为40PIN、0.5MM Pitch。与其相邻的82696-100B-01-D为100mm、82698-100B-01-D为300mm；而81458-100B-02-D虽然同样涉及40P、40AWG和200mm规格，但属于1-N结构，因此不能仅凭Pin数、线径和长度判断为完全等效替代。实际导入时，应先确认原设备的连接器、安装空间及线束走向，再对40AWG极细同轴线的阻抗、屏蔽结构、端接质量和线位对应关系进行验证。如果应用于PCIe、USB4、eDP、HDMI等高速接口，还需要结合实际200mm线长进行信号完整性测试，因为官方参考高速测试条件采用100mm线长，不能直接等同于200mm线束在所有系统中的最终传输性能。

五、总结：82697-100B-01-D兼容替代应关注整体性

总体来看，I-PEX 82697-100B-01-D是一款面向高密度高速内部连接的40P极细同轴线束，其40AWG、200mm、1-1线位结构与20847-040T-01连接器组合构成了明确的产品识别特征。对于工程师和采购人员而言，可靠的兼容替代方案不能仅依据外观、Pin数或线缆长度进行判断，而应综合确认连接器型号、0.5mm间距、机械尺寸、线位定义、线材规格、阻抗、屏蔽性能、高速信号完整性以及耐温可靠性等指标。尤其是在PCIe、USB4、eDP、HDMI等高速应用中，还应通过实际系统环境下的插拔、弯折、温度循环及信号完整性测试验证替代产品的长期稳定性。我们公司可提供82697-100B-01-D兼容替代线束方案，可围绕40P、40AWG、200mm、1-1以及20847-040T-01连接器等核心参数进行国产化替代、第二供应商开发和定制化极细同轴线束生产，为客户提供从样品开发到批量供货的配套支持。
