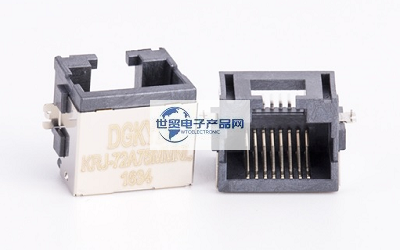

讲解rj45连接器接触件的端接方式

分类:知识库

专业代理销售提供:连接器|线束|线缆产品

rj45连接器接触件的端接分类如下所述,端接方式分为可分离连接和永久连接两大类:
1、可分离连接:有弹簧施加直接接触压力、螺钉产生直接接触压力、契块产生的接触压力等三种方式,存在接触点摩擦问题。典型的如螺钉固定的接线端子和插合式接线端子;
2、永久连接:方法很多,有用热和化学方法实现的永久性电气连接,如锡焊、铜焊、点焊、导电胶粘结等;有用机械方法实现的永久性电气连接,如压接、绕接、冷焊、铆接等。


-------------------------------------------------------------------------------------------------

rj45连接器接触件的端接常用的端接方式
1、焊接,一般包括导线与接触件的焊接、接触件与印制板焊接两种,常用手工和波峰等锡焊连接,原理是焊锡“湿润”其它金属的表面并且构成锡焊结合,其中存在着复杂的物理、化学及冶金学的各种力和效应的交织。牢固结合的关键因素有控制焊接温度、控制焊接时间、焊接表面的洁净等。需用助焊剂和焊料等,可能由于各种不当的操作在焊点的微观结构中存在隐患;
2、压接,压接可靠性高、操作方便、速度快、人员素质要求不高、能避免化学污染和热污染,压接的形式有多种,军品上多用筒形压接,分为可拆卸可更换或不可拆卸可能更换。最重要的是导线、端子和操作工具三者之间的正确配合,另外剥线时不能伤导线,导线的插入深度要适当。压接工具有手动的压接钳、自动或半自动的压接机等。
3、绕接,是导线在受到张力的情况下进行缠绕,将实心导线绕在一个带有棱角的柱杆上,使其在棱角处发生变形,造成导线与柱杆之间的气密接触面。绕接的技术要求见MIL-STD-1130,有手动的绕接枪和程序控制自动绕接设备,绕接有两种型式,一是绕在柱杆上的全为裸导线;二是根部最后一圈为保留绝缘外皮的导线。
绕接最突出的是可靠性高,比锡焊高2—3个数量级,操作简单,绕线错误或线路改进时,退线容易。但流过的电流几乎全是通过最初的少数线匝,绕接需要空间,只适合于小截面的单股软导线,故使用受到限制;
4、插入,是一种可分离的物理连接方法,即将排针排母连接器的端接部位插入多层印制板金属化孔内,由端接部位的弹性结构与金属化孔完成接触。
5、刺破,实际上是排针排母连接器接触件与带状电缆的压接,有两种方式,一是需穿破绝缘层(包围导体式压接);二是需穿刺导体本身以形成压接(穿刺导体式压接)。


-------------------------------------------------------------------------------------------------
