Industrial Shields 连接器国产替代方案与阻抗匹配技术解析

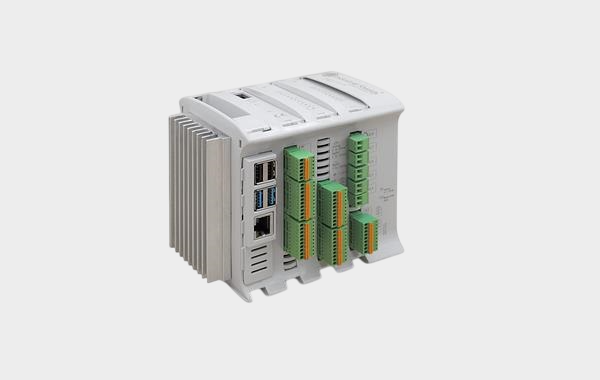

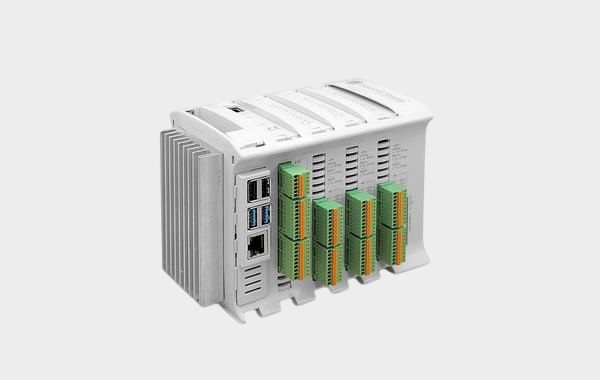

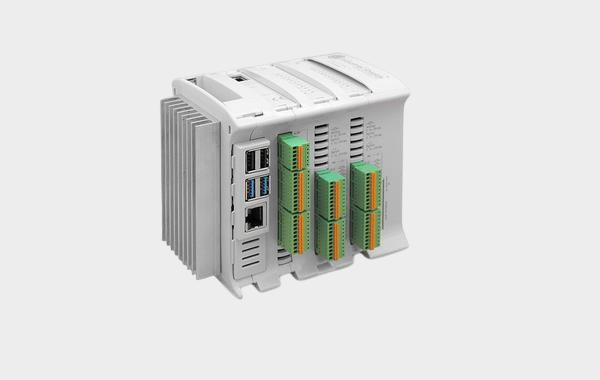

在工业自动化和高频信号传输领域，连接器的性能直接影响系统的稳定性和可靠性。Industrial Shields 作为一家专注于开放源代码硬件的工业自动化解决方案提供商，其产品涵盖了基于 Arduino、Raspberry Pi 和 ESP32 的可编程逻辑控制器（PLC）、网关和工业触摸屏等。这些产品广泛应用于工业控制、数据采集和远程监控等领域。然而，在高频信号传输中，连接器的阻抗匹配问题常常被忽视，导致信号反射、干扰甚至系统故障。因此，了解连接器的阻抗匹配原理，对于确保系统的信号完整性至关重要。

一、阻抗匹配的基本概念
阻抗匹配是指在信号传输系统中，使信号源的输出阻抗与负载的输入阻抗相等，从而实现最大功率传输并避免信号反射。在高频信号传输中，阻抗不匹配会导致信号反射、串扰和电磁干扰（EMI），严重影响系统性能。因此，设计高频连接器时，必须确保其阻抗与系统其他组件（如电缆、PCB 等）匹配，通常为 50Ω 或 75Ω。

二、Industrial Shields 连接器的阻抗控制
Industrial Shields 提供多种连接器和配件，适用于高频信号传输应用。例如，其 IS.ACI2C-4.7K 型号是一款用于 I2C 总线的终端块连接器，设计上考虑了信号完整性和阻抗匹配问题。此外，Industrial Shields 的产品还包括 USB 电缆、DIN 导轨端子块等，这些组件在设计时充分考虑了阻抗匹配和信号完整性，以满足工业自动化系统对高频信号传输的需求。

三、阻抗匹配的设计要点
  •  精确的阻抗控制：采用精确的阻抗控制技术，确保连接器的阻抗与系统其他组件匹配，通常为 50Ω 或 75Ω。
  •  选择合适的材料：选用具有适当介电常数和低损耗的材料，以减少信号在传输过程中的衰减。
  •  优化接触设计：设计低接触电阻的接触件，减少连接器内部的信号反射和衰减。
  •  采用屏蔽和接地技术：使用金属屏蔽和适当的接地技术，减少电磁干扰和信号噪声。
  •  避免信号路径并行：避免将信号路径并行布线，以减少串扰和信号干扰。
  •  使用差分信号对：采用差分信号传输技术，提高信号完整性，减少电磁干扰。
  •  进行严格的测试：在设计和制造过程中，进行严格的测试，确保信号完整性和阻抗匹配。
  •  遵循行业标准：遵循相关行业标准和规范，确保连接器设计满足高频信号传输应用的要求。

四、国产替代的必要性与前景
随着国产替代进程的推进，越来越多的企业开始关注国产连接器在高频信号传输中的应用。国产连接器在价格、交货期和定制化服务等方面具有明显优势，能够满足国内市场对高频信号传输连接器的需求。然而，要实现国产连接器的全面替代，还需要在阻抗控制、信号完整性和质量稳定性等方面进行持续的研发和优化。

阻抗匹配是高频信号传输中至关重要的设计原则，直接影响系统的性能和可靠性。在选择连接器时，必须充分考虑其阻抗匹配特性，以确保信号的完整性和系统的稳定性。Industrial Shields 的产品在设计上充分考虑了阻抗匹配和信号完整性，适用于各种高频信号传输应用。
我们持续专注于 Industrial Shields 连接器的国产替代研究与市场应用方案开发，欢迎有生产能力、技术资源或应用需求的合作伙伴与我们联系：张经理（18665383950，微信同号）。我们希望与更多志同道合的行业伙伴深入交流与合作，共同推动国产连接器在高频信号传输领域的发展。
